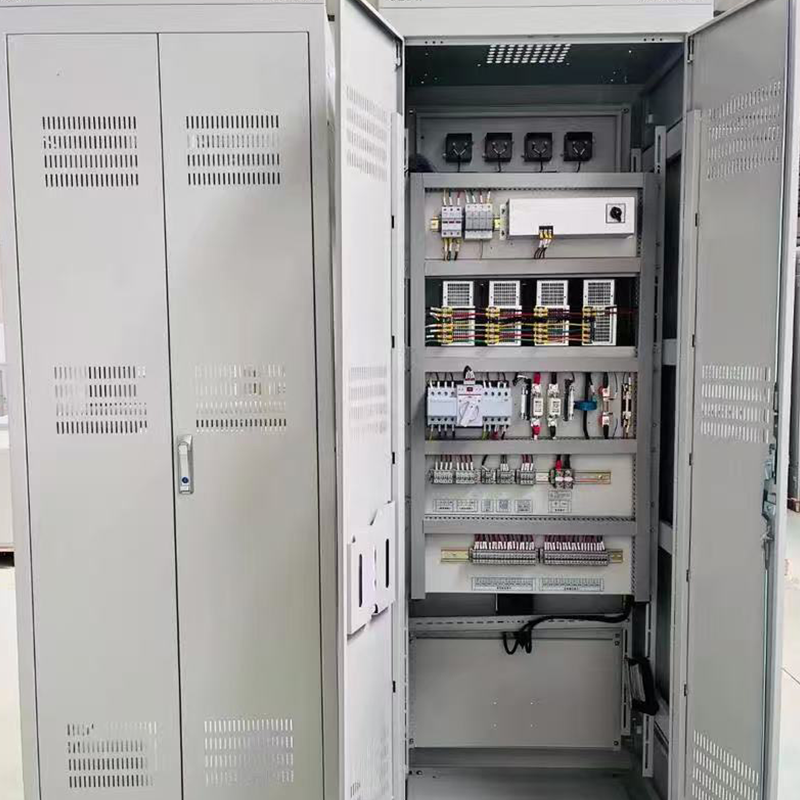

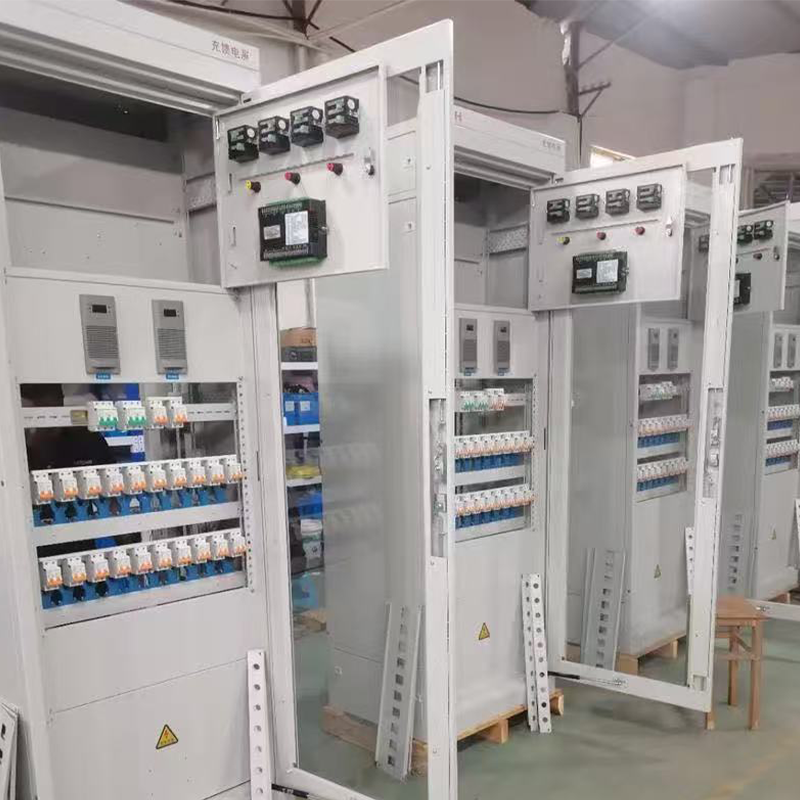

Интеллектуальный распределительный шкаф переменного тока GZD
Основное назначение: Интеллектуальный распределительный шкаф переменного тока GZD для собственных нужд подстанций предназначена главным образом для системы распределения электроэнергии 0,4 кВ на подстанциях 66 кВ (собственные нужды). Обеспечивает функции телесигнализации, телеуправления и теле...
Описание
маркер
Основное назначение:
Интеллектуальный распределительный шкаф переменного тока GZD для собственных нужд подстанций предназначена главным образом для системы распределения электроэнергии 0,4 кВ на подстанциях 66 кВ (собственные нужды). Обеспечивает функции телесигнализации, телеуправления и телеизмерения, оснащена интерфейсом связи RS485 или RS232. Используется для преобразования, распределения и управления электроэнергией в целях питания оборудования освещения и распределительных устройств.
Технические параметры:
1.Тип: Низковольтная распределительная панель переменного тока со вставными автоматическими выключателями (корпус типа GGD, выключатели — вставного типа)
2.Номинальная частота: 50 Гц
3.Номинальное напряжение: 380/220 В
4.Номинальное изоляционное напряжение: 1000 В
5.Номинальный ток сборных шин: 630 А
6.Номинальный ток кратковременной стойкости сборных шин: >40 кА (действующее значение) в течение 3 с
7.Номинальный пиковый ток стойкости сборных шин: 100 кА
8.Вводные и секционные выключатели: Импортные рамные интеллектуальные выключатели (SIEMENS, ABB, Schneider Electric), оснащенные интеллектуальными блоками
9.Линейные выключатели: Вставные автоматические выключатели (SIEMENS, ABB, Merlin Gerin)
Вводные и секционные выключатели оснащены контактами для подключения сигналов телесигнализации положения
10.Режим управления: Переключатель позволяет установить выключатель в положение «Ручной» для удобства проведения ремонтных работ
11.Габаритные размеры панели: 2260×800×600 мм
Особенности и характеристики
Оборудование и каркас предназначены для вертикальной установки на полу и представляют собой самонесущую сборную конструкцию. Ввод кабелей в вводной шкаф осуществляется снизу; предусмотрено достаточное количество кабельных зажимов для удобства подключения. Выводные модули в распределительном шкафу имеют модульную и стандартизированную конструкцию, оснащены резервным пространством для цепей, что облегчает расширение, и имеют четкую маркировку.
В распределительном шкафу используется технология подвески шин без просверливания отверстий; шины и ответвленные шины полностью закрыты, что позволяет уменьшить количество оголенных частей под напряжением и облегчить техническое обслуживание; на каждой цепи выключателя установлен индикатор положения замыкания. Все металлические детали, не находящиеся под напряжением, надежно соединены с защитной заземляющей шиной распределительного шкафа. На стороне двух входных линий переменного тока установлены ножевые выключатели Vinal с защитными кожухами, что обеспечивает четкую точку отключения при техническом обслуживании. Степень защиты корпуса не ниже IP31. Поддерживаются различные режимы работы: (1) питание от фиксированного источника 1; (2) автоматическое переключение питания, обеспечивающее переключение на другой источник в случае отключения любого входа, при этом шина обеспечивает бесперебойное питание. Интеллектуальный щит распределения переменного тока для станций (щит станции) поддерживает дистанционную сигнализацию, дистанционное управление и дистанционную телеметрию. Кроме того, система оснащена интерфейсами связи RS485 или RS232.
Для мониторинга и отображения электрических параметров используются интеллектуальные модули с отбором проб переменного тока.
1.Функции мониторинга: светодиодный дисплей, отображающий напряжение, состояние различных нагрузок, их категории и категории неисправностей.
2.Мониторинг состояния: контроль положения выключателей, срабатывания устройств, сигналов тревоги о неисправностях устройств, сигналов тревоги о ненормальном напряжении на шине, сигналов тревоги об отключении питания станции.
3.Мониторинг и отображение электрических параметров: используются интеллектуальные модули с отсчетом переменного тока, способные напрямую отсчитывать сигналы переменного тока напряжением до 600 В и силой тока до 5 А. Могут измеряться такие электрические параметры, как трехфазное напряжение, трехфазный ток, активная мощность, реактивная мощность, частота, коэффициент мощности, количество электроэнергии и т. д. Модули оснащены коммуникационным портом RS485, что облегчает подключение к системе мониторинга.
4.Регистрация событий: регистрация событий тревог, регистрация событий срабатывания устройств.
связаться с нами
Сопутствующие популярные продукты
Комплектное распределительное устройство переменного тока внутренней установки KYN28A
Комплектное распределительное устройство переменного тока внутренней установки KYN28A Данное изде...
XGN-12 Кольцевое распределительное устройство наружной установки
В процессе непрерывной модернизации и строительства городских электросетей большое количество гор...

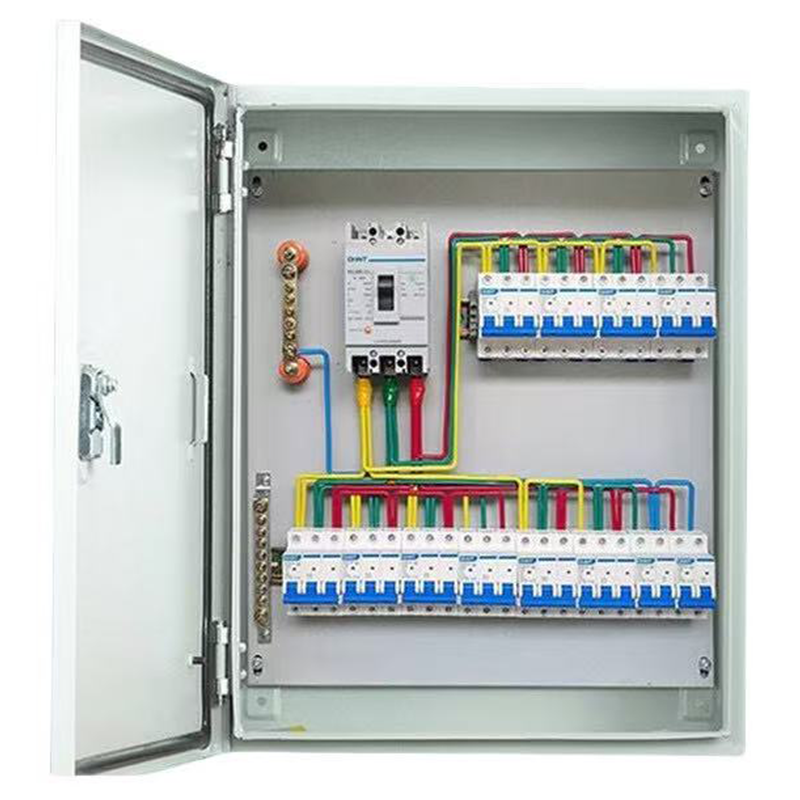

Распределительные щиты
Распределительные щиты разработаны в соответствии со стандартами IEC и национальными стандартами ...
Низковольтное распределительное устройство переменного тока GCS
Сфера применения Устройство предназначено для использования в системах распределения электроэнерг...
Комплектная трансформаторная подстанция наружной установки высокого/низкого напряжения типа YBM-12/0,4 кВ
Основное назначение: Комплектная трансформаторная подстанция наружной установки высокого/низкого ...

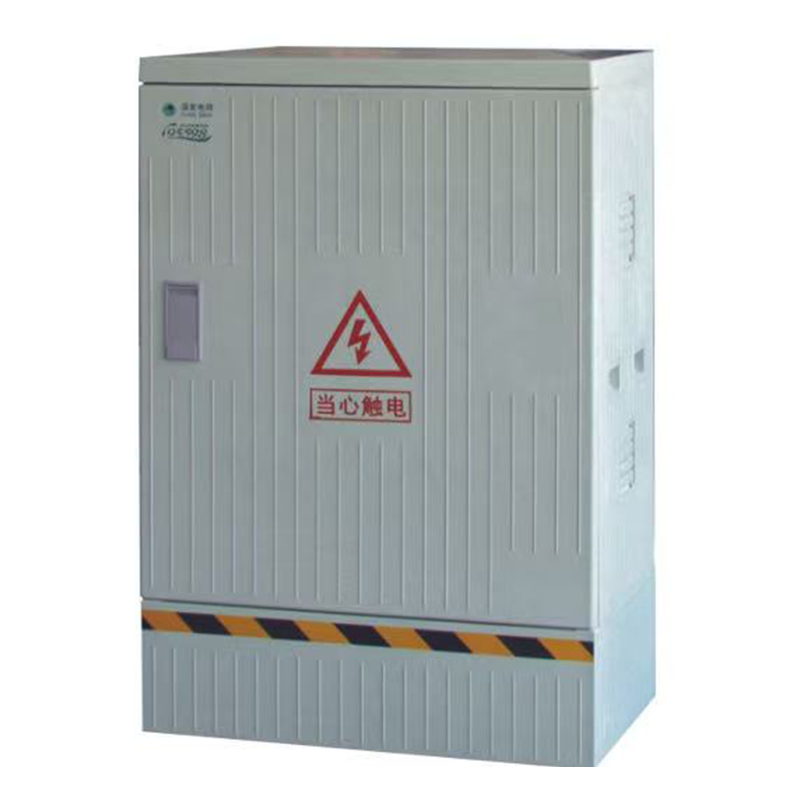

Оборудование для распределения электроэнергии серии SMC
