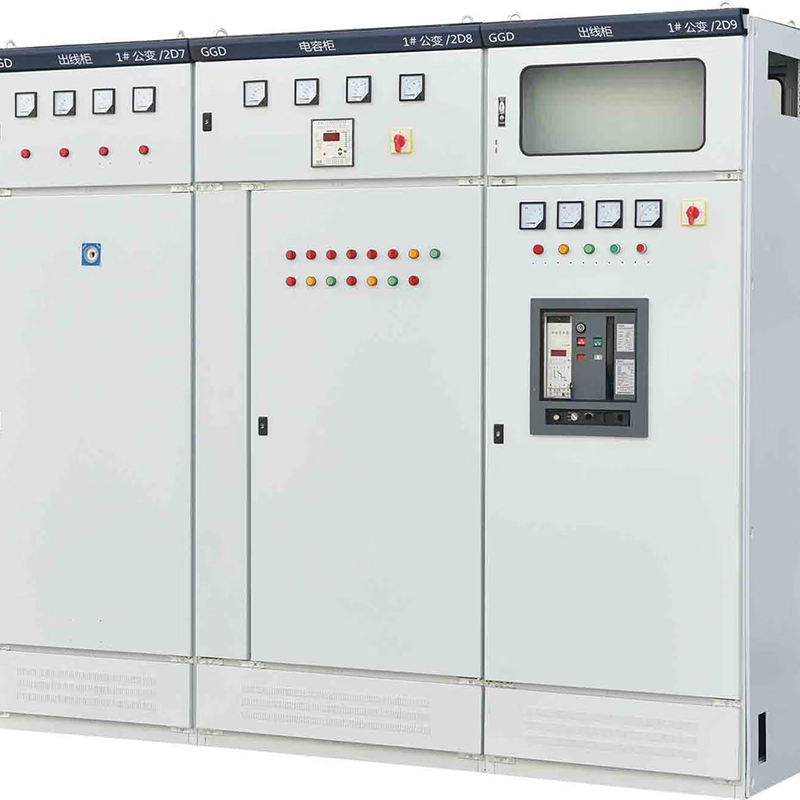

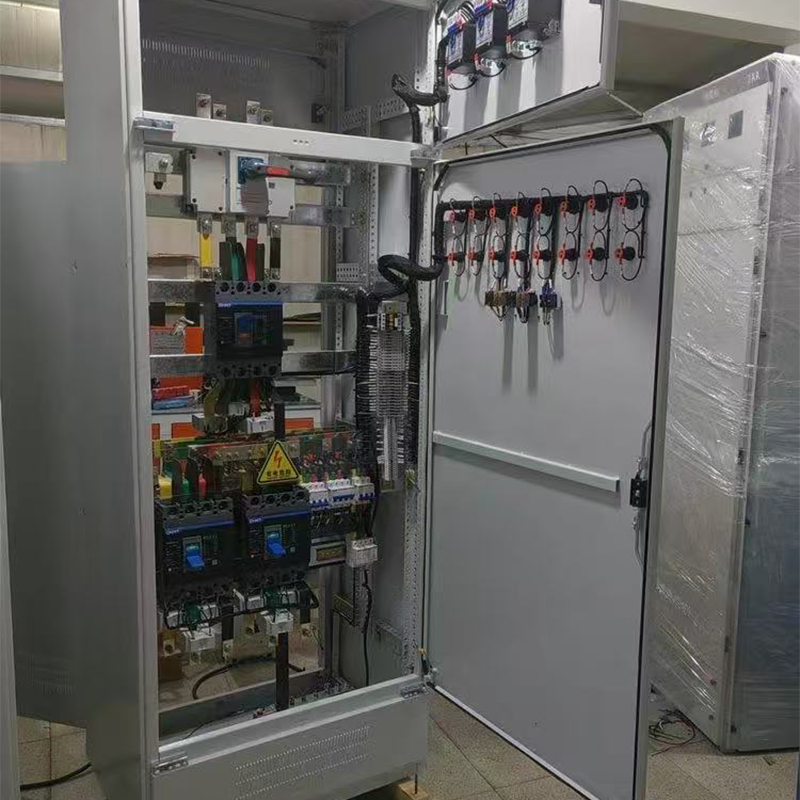

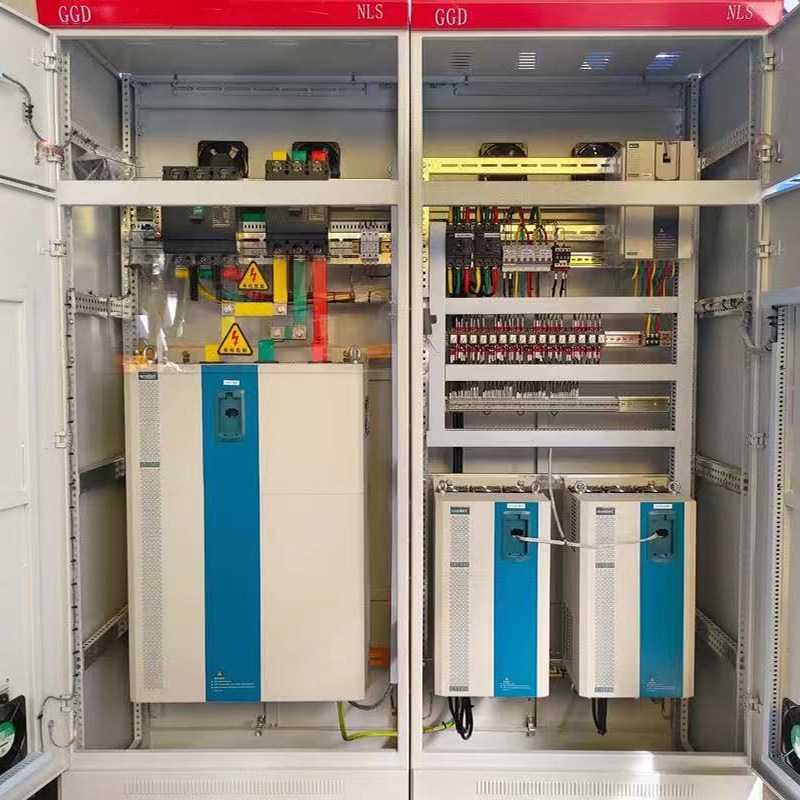

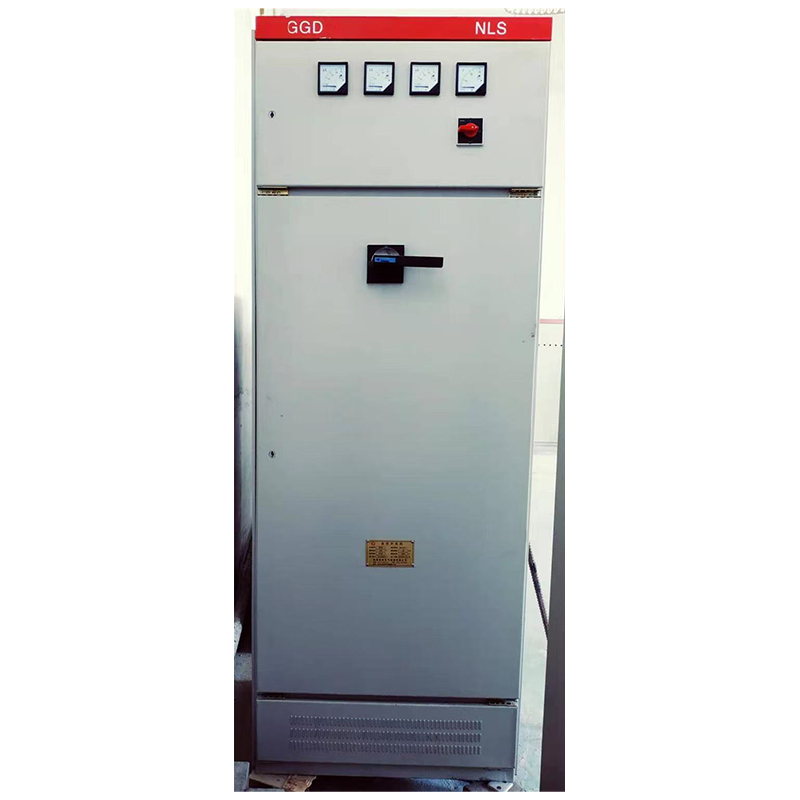

Низковольтное распределительное устройство переменного тока GGD
Сфера применения Распределительный щит переменного тока низкого напряжения типа GGD соответствует таким стандартам, как IEC 439 «Низковольтные комплектные выключательные и управляющие устройства» и GB 7251 «Низковольтные комплектные выключательные и управляющие устройства». Он предназначен для...
Описание
маркер
Сфера применения
Распределительный щит переменного тока низкого напряжения типа GGD соответствует таким стандартам, как IEC 439 «Низковольтные комплектные выключательные и управляющие устройства» и GB 7251 «Низковольтные комплектные выключательные и управляющие устройства». Он предназначен для использования в электростанциях, подстанциях, промышленных предприятиях и других объектах с переменным током частотой 50 (60) Гц, номинальным рабочим напряжением 400/690 В и номинальным рабочим током до 3200 А в системах распределения электроэнергии для преобразования, распределения и управления электрической энергией в системах питания, освещения и распределительном оборудовании.
Особенности продукта
1.Основная конструкция изготовлена из прессованной стальной профилированной стали типа 8MF или C и реализуется в двух вариантах — сборке и частичном сваривании. Её жесткость и несущая способность соответствуют требованиям к монтажу электрических компонентов; на конструкции предусмотрены монтажные отверстия, расположенные по модульным шагам E = 20 мм и E = 25 мм для повышения универсальности сборки изделия.
2.Основная шина расположена в верхней задней части щитовой коробки; она выполнена в виде сборной конструкции с использованием зажимов типа ZMJ и изготовлена методом термоковывания из высокопожароустойчивого сплава PPO. Конструкция обладает высокой механической прочностью и изоляционными свойствами, способна выдерживать пиковые нагрузки от 50 кА до 105 кА при движении или нагреве, а также длительное воздействие температур окружающей среды до 120 °C.

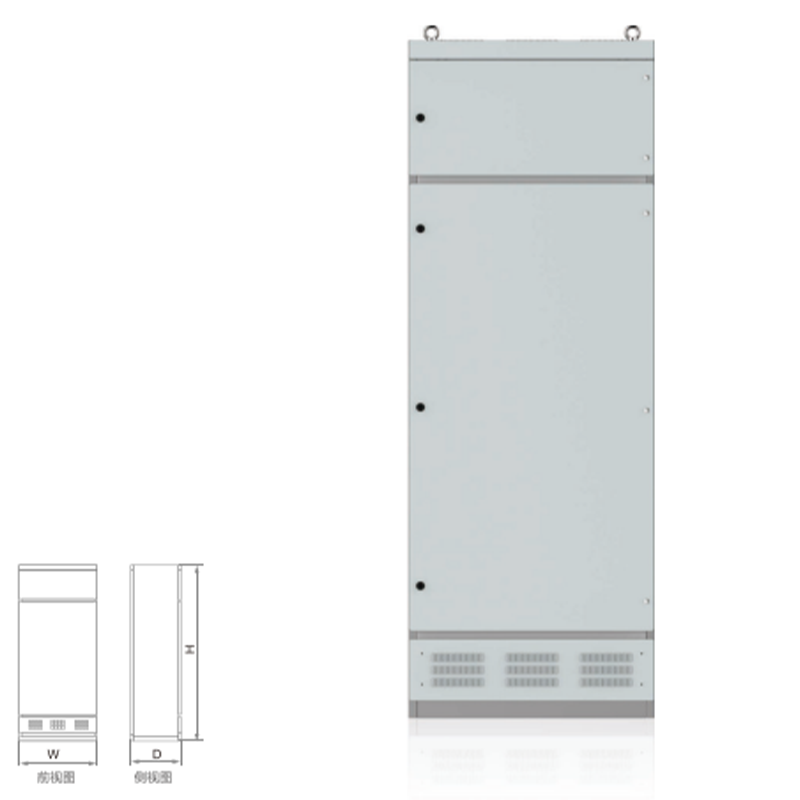

3.Формальные размеры каркаса могут быть выполнены в различных комбинациях. Дверь шкафа оснащена гальванизированным поворотным шарниром, который соединяет её с каркасом; это обеспечивает удобство монтажа и демонтажа. На всех складывающихся участках двери установлены резиновые уплотнительные прокладки. При закрытии дверь и корпус шкафа прижимаются к прокладкам, что предотвращает столкновение краёв двери с корпусом и повышает уровень защиты двери. Уровень защиты передней и задней частей корпуса, верхней поверхности, а также боковых концов составляет IP30; по запросу заказчика можно выбрать значение от IP20 до IP40.
4.Корпус корпуса покрыт полиэфирным лаком в форме овала методом распыления; поверхность обработана методом электростатического нанесения для устранения отражений света и обеспечения высокой адгезии. Все элементы, установленные внутри корпуса, подвергнуты гальванической окраске и пассивации.
Технические параметры
