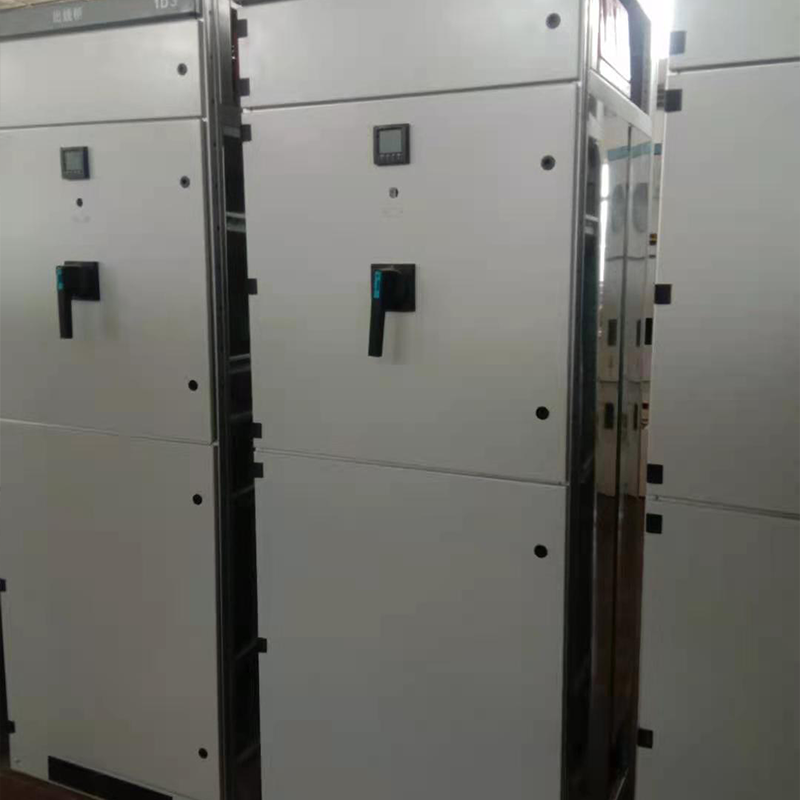

Комплектное распределительное устройство переменного тока внутренней установки KYN28A
Комплектное распределительное устройство переменного тока внутренней установки KYN28A Данное изделие соответствует передовому отечественному уровню и прошло все типовые испытания в Центре контроля качества высоковольтной электротехнической продукции машиностроительной промышленности (Шанхай)....
Описание
маркер
Комплектное распределительное устройство переменного тока внутренней установки KYN28A
Данное изделие соответствует передовому отечественному уровню и прошло все типовые испытания в Центре контроля качества высоковольтной электротехнической продукции машиностроительной промышленности (Шанхай).
Конструкция и изготовление КРУ KYN28A полностью соответствуют требованиям стандартов GB, DL и IEC.
КРУ KYN28A представляет собой распределительное устройство среднего напряжения, предназначенное для внутренней установки. Номинальное напряжение — 12 кВ, номинальный ток — от 630 А до 3150 А. Устройство комплектуется соответствующими по параметрам вакуумными выключателями с твердой изоляцией типа VEP и аналогичными, предназначенными для внутренней установки.
Комплектное распределительное устройство переменного тока внутренней установки KYN28A особенно подходит для применения на следующих объектах:
Электростанции
Системные подстанции
Металлургическая промышленность
Нефтехимическая промышленность
Объекты городской инфраструктуры (аэропорты, порты, очистные сооружения и т.п.)
Высотные здания в городах
Комплектное распределительное устройство переменного тока внутренней установки KYN28A обеспечивает надежную централизованную защиту и управление для генераторов, трансформаторов, конденсаторных установок и большинства распределительных линий на электростанциях, в электрических сетях, на объектах коммунальной инфраструктуры и подстанциях.
Высокая надежность
Полное соответствие требованиям стандартов GB и DL; три высоковольтных отсека с заземлением и полной металлической герметизацией; степень защиты IP2X между отсеками; степень защиты IP4X для всего шкафа, что позволяет свести к минимуму риск непредвиденных аварий.
Корпус распределительного шкафа изготовлен из импортной алюминиево-цинковой стали, прошедшей двойную гибку, и полностью скреплен высокопрочными заклепками, благодаря чему шкаф обладает высокой коррозионной стойкостью и достаточной механической прочностью, а также удобен для сборки и демонтажа на месте.
Отсек низкого напряжения полностью закрыт металлом и независим от отсека высокого напряжения, что гарантирует надежность срабатывания релейной защиты.
Для заземления и ручного заземления используется быстродействующий заземляющий выключатель типа JM, способный выдерживать замыкание на короткое замыкание.
Шины обернуты термоусадочным материалом, что обеспечивает высокую прочность изоляции. В сочетании с оптимизированной формой электродов это улучшает распределение электрического поля внутри шкафа и позволяет уменьшить его размеры.
Внутри распределительного шкафа используется герметичный вакуумный выключатель VEP для внутренней установки, отличающийся высокой надежностью и превосходными электрическими характеристиками.
Выключатель имеет рабочее, испытательное и отключенное положения. Операции по включению и выключению выключателя, управление выдвижными каретками выключателя, а также управление заземляющим выключателем должны выполняться при закрытых дверях отсека выдвижных кареток.
Между выдвижной кареткой выключателя и разъемом вторичного управления установлена механическая блокировка, предотвращающая отсоединение разъема вторичного управления, когда выдвижная каретка выключателя находится в рабочем положении. Это предотвращает работу распределительного устройства в состоянии потери защиты.
Коробка статических контактов ответвленной шины, а также главная шина поддерживаются проходными муфтами, не требуя дополнительных опорных изоляторов, что уменьшает количество скрытых точек замыкания главной шины на землю и повышает надежность.
По обеим сторонам направляющих распределительного шкафа имеются статические заземляющие контакты для заземления выдвижного блока, а по бокам выдвижного блока установлены заземляющие контакты, благодаря чему выдвижной блок может надежно заземляться в испытательном и рабочем положениях, а также в любом положении между ними.
Высокая безопасность
Распределительный шкаф оснащен комплексными мерами предотвращения ошибочных операций и надежными механическими блокировками, полностью отвечающими требованиям «пяти мер предотвращения», включая предотвращение ошибочного размыкания и замыкания выключателя, предотвращение выдвижения или вдвигания выдвижного блока выключателя под нагрузкой, предотвращение замыкания заземляющего выключателя под напряжением, предотвращение вдвигания выдвижного блока выключателя при заземляющем выключателе в замкнутом положении, а также предотвращение проникновения в отсек под напряжением и т. д. Таким образом, обеспечивается максимальная безопасность персонала и самого оборудования.
Выключатель имеет точное позиционирование как в рабочем, так и в испытательном положении внутри распределительного шкафа. Механическая блокировка гарантирует, что операция замыкания выключателя допускается только тогда, когда выдвижная каретка выключателя находится в точном рабочем или испытательном положении. Механизм механической блокировки также гарантирует, что операция выдвижения или втягивания выдвижной каретки выключателя допускается только тогда, когда выключатель находится в разомкнутом состоянии.
